Y型过滤器工作原理

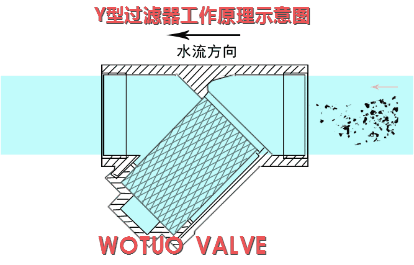

Y型过滤器主要由接管、主管、滤网、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤篮、由过滤器出口排出。

滤网之所以制成圆柱面的滤篮形状，是为了增加其强度，比单层网更加结实，而形接口下端的法兰盖可以拧开，定期将沉积在滤篮里的颗粒杂质清除。

一、y型过滤器工作原理Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，v型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。当需要清洗时，只要将可拆卸的滤简取出，处理后重新装入即可，因此，使用维护极为方便。Y型过滤器又名除污器、过滤阀，是输送介质的管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，可以对WO0 VALVE污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞，可保护设备的正常工作。

Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气等腐蚀介质。

二、Y型过滤器技术参数

1、Y型过滤器适合物料：

a、化工、石油化工生产中的弱腐蚀性物料，如：水、氯、油品、烃类等；b、化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；c、制冷中的低温物料，如：液甲烷、液氯、液氧及各种制冷剂；d、轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等；

2、Y型过滤器过滤精度：10目-10000目（一般通水网为18-30目，通气网为40-100目，通油网为100-480目，特殊设备可达10000目）。

3、工作温度：≤245℃；

4、公称通径：DN25-DN600mm；

5、公称压力：PN1.6Mpa~4.Opa（其它工作压力可按用户要求设计）；

6、法兰标准：JB/T79PN1.6（也可按用户要求制造）；

7、壳体材质：A3、304、304L、316、316L、WCB；

8、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶、三元乙丙橡胶

三、Y型过滤器安装

安装过滤器前要认真清洗所有管道的螺纹连接表面，使用管道密封胶或特氟龙带（聚四氟乙烯）要适量。末端螺纹不做处理，以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安装。
